Visualisierung Nettoübersicht

Funktionsbeschreibung

Mit diesem Programm wird die Nettoübersicht grafisch aufbereitet.

Zusätzlich zu der Auflistung wird die Angebote und Nachfragen grafisch dargestellt.

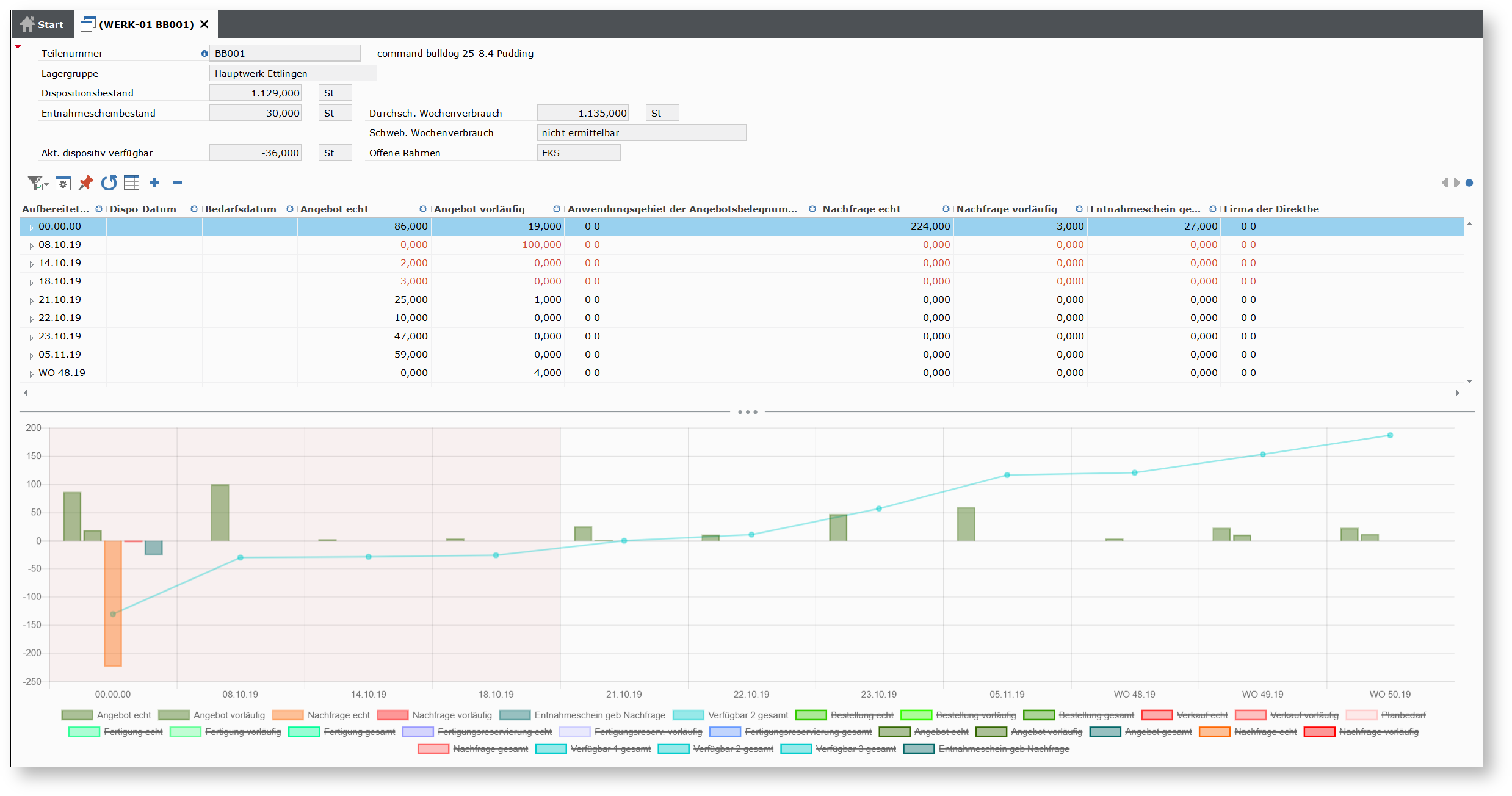

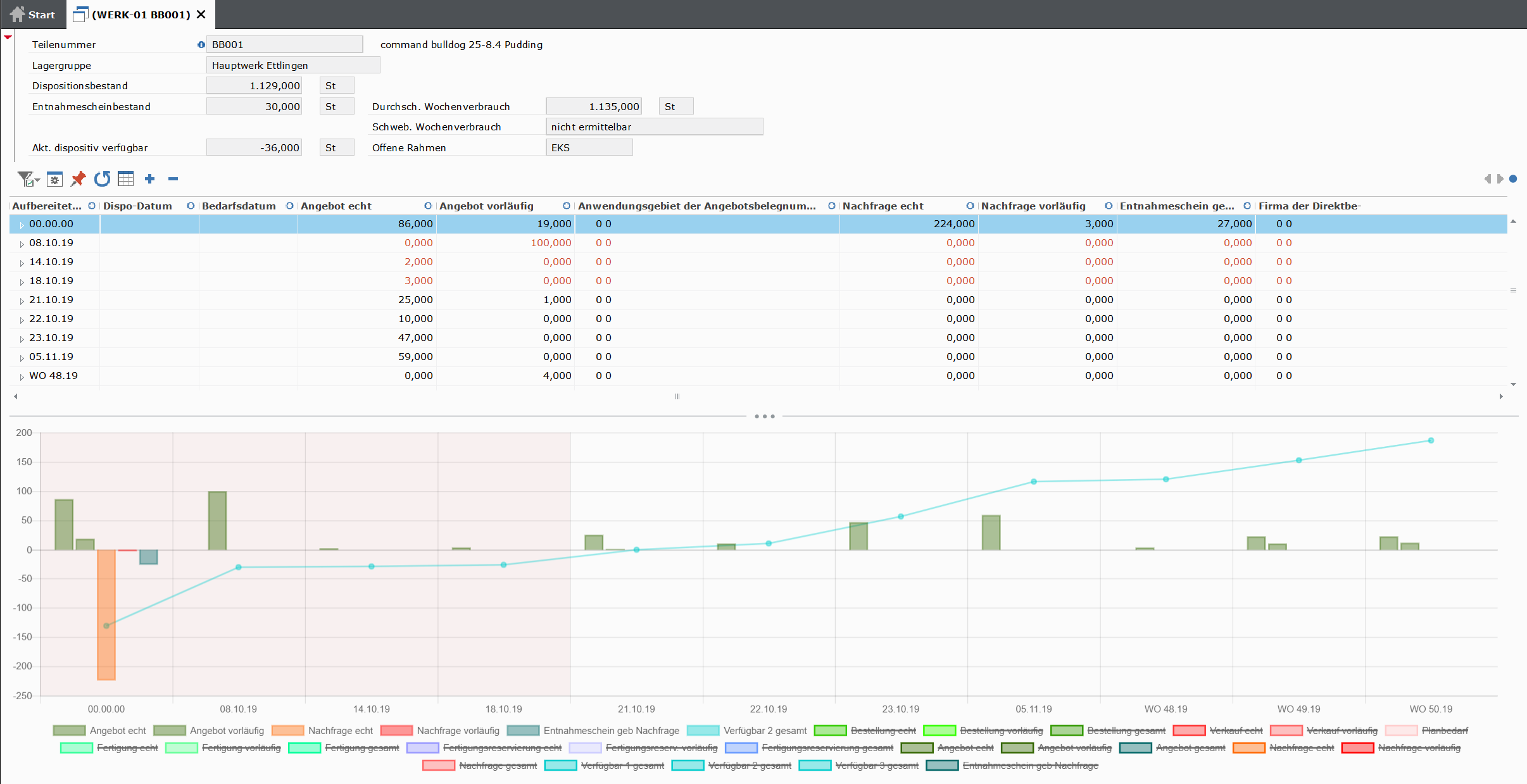

In der grafischen Nettoübersicht werden die Perioden als Spalte dargestellt. Die Unter- und Überdeckungen werden hier auch farblich hervorgehoben, die entsprechende Spalte (Periode) wird farblich hinterlegt. Wenn beispielsweise eine Unterdeckung innerhalb der Nettowiederbeschaffungszeit auftritt, werden die betroffenen Perioden rot hinterlegt.

Über die Legende kann gesteuert werden, welche Werte/Bestände angezeigt werden sollen. Es werden beim Aufruf immer die Werte angezeigt, die auch in der Auflistung aufgeführt sind. Durch einen Klick auf den einen Wert, wird dieser aktiviert bzw. deaktiviert und in der grafischen Anzeige wird dementsprechend angepasst.

Damit die grafische Nettoübersicht aufgerufen werden kann, muss folgendes eingerichtet sein:

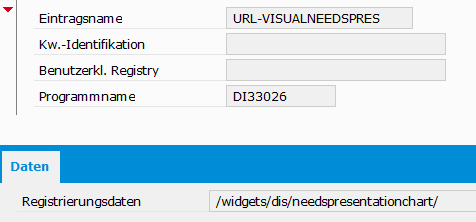

• Registry-Eintrag: In den Registrierungsdaten (US00060) muss in der Struktur ANWG / OTHER der Eintrag "URL-VISUALNEEDSPRES" angelegt sein. Hier muss folgender Pfad eingegeben werden: /widgets/dis/needspresentationchart/

• Senden An: Im Programm "Senden An verwalten" muss ein Eintrag vorhanden sein, der auf das Programm Visualisierte Nettoübersicht (DI330212R) verzweigt.

Konfigurationsmöglichkeiten

Die Ansicht der visualisierten Nettoübersicht kann über die Tabelle FRD908 konfiguriert werden.

Dort kann folgendes eingestellt werden:

• Die Bezeichnung der einzelnen Werte
• Wie der Wert angezeigt wird - als Balken oder als Linie
• Die Farbe dieses Wertes
• Werte invertiert anzeigen (z.B. dass die Nachfragen im negativen angezeigt werden)
